La VISPIRON ROTEC, realizza sistemi di acquisizione ed analisi per vibrazioni torsionali, analisi della dinamica delle valvole, estensimetria, analisi di rumore e vibrazioni (analisi in frequenza e agli ordini), animazione e simulazione. Gli errori di trasmissione (irregolarità di moto) e vibrazioni torsionali sono misurate tramite encoder, tachimetri (laser o magnetici), sensori magnetoresistivi. Le schede counter ad alta velocità consentono una risoluzione ed un range dinamico elevatissimi lungo il singolo giro, le schede analogiche ad elevata velocità consentono una elevata risoluzione, specialmente richiesta nell'analisi della dinamica delle valvole. L'elevata qualità dell'hardware e l'esperienza maturata inserita nel software rende questo sistema il leader incontrastato del settore.
SISTEMI DI ACQUISIZIONE

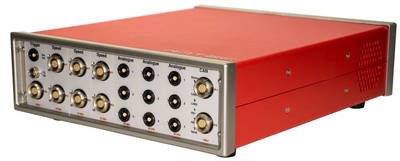

I sistemi di acquisizione VISPIRON ROTEC consistono in un front end, il quale può essere modulare con PC integrato, modulare con PC esterno, da RAC 19" o come datalogger e nelle schede di alimentazione ed acquisizione dei sensori, ognuna dedicata a specifiche applicazioni/sensori. Sono disponibili schede counter per acquisizione di encoder/tachimetri ad elevata risoluzione, schede analogiche (IEPE, CCP) per condizionamento ed acquisizione di accelerometri e microfoni, estensimetri (strain gauge) e termocoppie (tipo J, K e pt100).
SENSORI
I sensori forniti dalla VISPIRON ROTEC sono tachimetri realizzati appositamente per misure di vibrazioni torsionali e quindi dedicati ad una corretta e precisa misura della rotazione. I tachimetri laser consentono la misura su superfici piane e lineari, con il solo ausilio di carta adesiva stampata a settori bianchi e neri. I tachimetri magnetici, a doppio o più avvolgimenti, consentono la misura su ruote dentate, anche in presenza di denti mancanti, annullando all'origine l'errore introdotto dalla eventuale eccentricità della ruota dentata e dall'usura del fianco del dente. I tachimetri magnetoresistivi consento la misura su superfici piane, tramite l'ausilio di un magnete opportunamente posizionato.
SOFTWARE
.jpg)
Il software VISPIRON ROTEC, modulare anch'esso come il sistema di acquisizione, consente sia una analisi general purpose (errori di trasmissione, vibrazini torsionali, analisi agli ordini, analisi in frequenza, ecc...) od una analisi dettagliata e dedicata per la dinamica delle valvole, single flank testing, animazione o simulazione di motori e trasmissioni.
Tramite i link disposti sotto, vogliamo presentarvi alcune note applicative dei sistemi VISPIRON, i quali si rivolgono essenzialmente ai settori automotive, aerospace, navale, ferroviario, power generation, costruttori di ingranaggi e trasmissioni, nonchè produttori e ricondizionatori di tester per ingranaggi.
